سطح سنج راداری فرکانس بالا؛ لول ترانسمیتر راداری

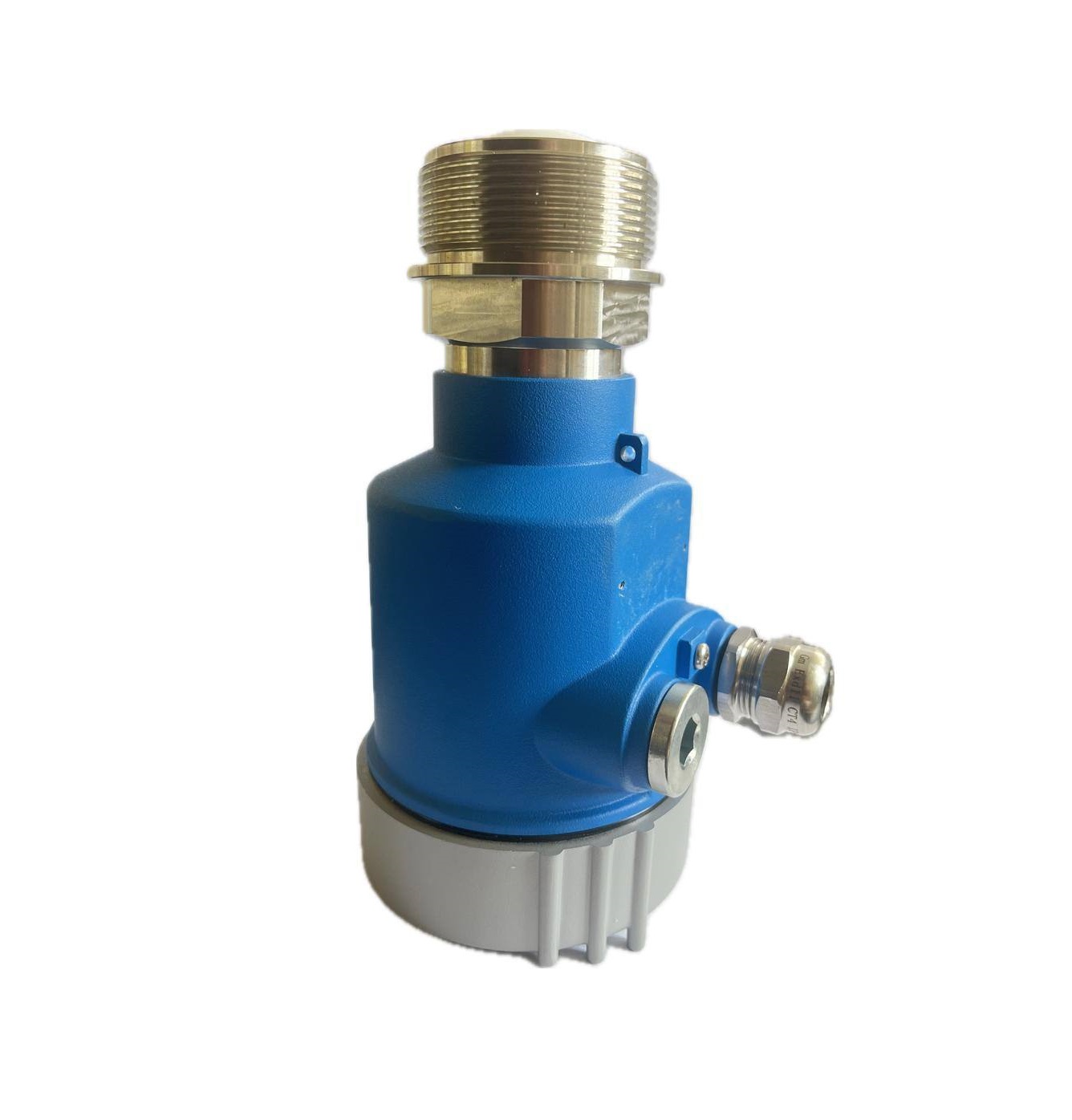

سطح سنج راداری فرکانس بالا شرکت کاوشگران هوشمند پارس برای اندازه‌گیری پیوسته و غیرتماسی سطح مواد در مخازن صنعتی معرفی شده است. این محصول از فناوری رادار FMCW در خانوادهٔ ۸۰ گیگاهرتز استفاده می‌کند و فاصلهٔ سنسور تا سطح مایع یا مادهٔ جامد را اندازه می‌گیرد. برای انتخاب مدل مناسب، نوع ماده، ارتفاع مخزن، شرایط فرایند و خروجی موردنیاز سیستم کنترل باید مشخص باشند.
در کاربردهای ابزار دقیق، این تجهیز با نام‌هایی مانند لول ترانسمیتر راداری، لول سنج راداری و Radar Level Transmitter شناخته می‌شود. عبارت «ارتفاع سنج راداری فرکانس بالا» نیز در اینجا به سنجش ارتفاع مواد داخل مخزن اشاره دارد. هدف، فراهم‌کردن اطلاعات سطح برای پایش فرایند، بررسی وضعیت پر و خالی‌شدن مخزن و مدیریت موجودی است.
نحوهٔ عملکرد لول ترانسمیتر راداری
آنتن دستگاه، موج الکترومغناطیسی را به سمت سطح ماده ارسال می‌کند و بازتاب آن را دریافت می‌کند. در روش FMCW، فرکانس سیگنال ارسالی تغییر می‌کند و پردازش اختلاف فرکانس سیگنال ارسال‌شده و بازتابی، مبنای محاسبهٔ فاصله است. پس از تعریف ارتفاع مرجع و تنظیمات مخزن، فاصلهٔ اندازه‌گیری‌شده برای تعیین سطح ماده استفاده می‌شود.
در این روش، تماس مستقیم سنسور با سطح ماده لازم نیست. بااین‌حال، شکل مخزن و مسیر موج اهمیت دارند. همزن، نردبان، لوله‌ها، جریان ورودی مواد و محل نصب نامناسب می‌توانند بازتاب‌های مزاحم ایجاد کنند؛ بنابراین بررسی موقعیت نصب و تنظیم دستگاه بخشی از انتخاب و راه‌اندازی صحیح است. توضیح بیشتر را در مقالهٔ لول ترانسمیتر راداری فرکانس بالا بخوانید.
مزیت فرکانس بالا در سنجش سطح مخزن
فرکانس بالا، همراه با طراحی مناسب آنتن، امکان تمرکز بیشتر پرتو را فراهم می‌کند. در کاتالوگ این محصول زاویهٔ پرتو ۳ درجه ذکر شده است. پرتو باریک می‌تواند انتخاب مسیر اندازه‌گیری در فضای محدود و میان بعضی موانع مخزن را آسان‌تر کند. نتیجهٔ نهایی به ابعاد نازل، فاصله از دیواره و شرایط سطح ماده نیز وابسته است.
- اندازه‌گیری غیرتماسی: تماس مکانیکی با ماده در نقطهٔ اندازه‌گیری لازم نیست و قطعهٔ متحرکی برای دنبال‌کردن سطح وجود ندارد.
- قابلیت اتصال به سیستم کنترل: خروجی جریان استاندارد، امکان دریافت مقدار اندازه‌گیری‌شده را در تجهیز سازگار فراهم می‌کند.
- انتخاب متناسب با کاربرد: برد، جنس لنز و اتصال فرایندی باید با شرایط واقعی مخزن و ماده هماهنگ شوند.
مشخصات فنی سطح سنج راداری شرکت کاوشگران هوشمند پارس
جدول زیر براساس کاتالوگ همین محصول تنظیم شده است. مشخصات مدل سفارش‌گذاری‌شده و گزینه‌های سفارشی باید هنگام استعلام تطبیق داده شوند.
| مشخصه | مقدار درج‌شده در کاتالوگ |
|---|---|
| فناوری اندازه‌گیری | رادار غیرتماسی FMCW |
| بازهٔ فرکانسی | ۷۷ تا ۸۱ گیگاهرتز |
| بردهای ذکرشده | ۱۰ و ۳۰ متر؛ برد بالاتر به‌صورت سفارشی |
| تفکیک‌پذیری | ۱ میلی‌متر |
| تکرارپذیری | ۱ میلی‌متر |
| دقت با معیار ۲ سیگما | ±2 mm |
| خروجی | جریان دوسیمهٔ ۴ تا ۲۰ میلی‌آمپر |
| تغذیه | ۱۲ تا ۳۶ ولت DC |
| دمای محیط در بازهٔ استاندارد | -20 … +70 °C |
| جنس لنز آنتن | PTFE؛ گزینهٔ PEEK طبق پیکربندی سفارش |
| درجهٔ حفاظت | IP67 |
توجه کنید که تفکیک‌پذیری، تکرارپذیری و دقت، سه مشخصهٔ متفاوت هستند. همچنین دمای محیطِ درج‌شده در جدول را نباید معادل دمای مجاز مادهٔ داخل مخزن در نظر گرفت. برای شرایط دمایی خاص، مواد خورنده یا محیط‌های دارای الزامات ایمنی، مشخصات و مدارک مدل نهایی باید جداگانه بررسی شوند.
کاربردها و شرایط انتخاب لول سنج راداری
در کاتالوگ، اندازه‌گیری سطح مایعات، اسیدها، دوغاب‌ها و پودرهای خورنده و غیرخورنده از کاربردهای این خانواده معرفی شده است. برای هر کاربرد، سازگاری جنس لنز و اتصال، محدودهٔ اندازه‌گیری و شرایط فرایند بررسی می‌شود. وجود بخار، گردوغبار، کف یا تلاطم نیز باید هنگام انتخاب به کارشناس اعلام شود؛ رفتار این عوامل در همهٔ مخازن یکسان نیست.
برای مثال، مخزن حاوی مایع آرام با سیلوی مواد پودری یا مخزن دارای همزن شرایط یکسانی ندارد. انتخاب مناسبِ سطح سنج راداری فرکانس بالا به ارزیابی همین تفاوت‌ها وابسته است. در کاربردهای حساس، بررسی نمونهٔ ماده، نقشهٔ مخزن یا تجربهٔ اندازه‌گیری قبلی می‌تواند به انتخاب دقیق‌تر کمک کند.
اطلاعات لازم برای انتخاب و نصب
پیش از استعلام، بهتر است اطلاعات زیر را آماده کنید تا پیشنهاد فنی براساس نیاز واقعی فرایند تنظیم شود:
- نوع و وضعیت ماده: نام ماده، مایع یا جامدبودن، وجود ذرات، خورندگی، کف یا بخار را مشخص کنید.
- ابعاد و شکل مخزن: ارتفاع، قطر، شکل سقف و کف، و کمترین و بیشترین سطح کاری را اعلام کنید.
- شرایط فرایند: دما و فشار کاری ماده را همراه با دمای محیط نصب بنویسید؛ این مقادیر با یکدیگر تفاوت دارند.
- محل نصب و موانع: اندازه و ارتفاع نازل، فاصله از دیواره، موقعیت همزن و مسیر ورود مواد را مشخص کنید.
- خروجی و تغذیه: ورودی موجود در PLC یا نمایشگر، نوع سیگنال موردنیاز و ولتاژ تغذیهٔ در دسترس را اعلام کنید.
- الزامات پروژه: دقت موردنیاز، شرایط نصب، الزامات ایمنی و مدارک فنی درخواستی را پیش از انتخاب نهایی ارائه کنید.
استعلام قیمت سطح سنج راداری فرکانس بالا
قیمت لول ترانسمیتر راداری با توجه به برد، پیکربندی، جنس لنز، نوع اتصال و نیازهای پروژه تعیین می‌شود. برای دریافت پیشنهاد قابل‌مقایسه، مشخصات موردنیاز را همراه با اطلاعات مخزن ارسال کنید. وجود نام یک فناوری به‌تنهایی برای مقایسهٔ دو تجهیز کافی نیست؛ محدودهٔ کاری، خروجی و شرایط نصب هر مدل نیز باید مشخص باشند.
برای بررسی کاربرد، دریافت اطلاعات تکمیلی و استعلام قیمت با کارشناسان شرکت کاوشگران هوشمند پارس در ارتباط باشید. شمارهٔ تماس شرکت: 071-36364495.
دانلود کاتالوگ سطح سنج راداری فرکانس بالا
پرسش‌های متداول
لول سنج راداری چه تفاوتی با لول سوئیچ دارد؟
لول ترانسمیتر، مقدار سطح را به‌صورت پیوسته اندازه‌گیری و گزارش می‌کند. لول سوئیچ معمولاً برای تشخیص رسیدن ماده به یک نقطهٔ مشخص و صدور فرمان قطع‌و‌وصل استفاده می‌شود. انتخاب میان این دو به نیاز فرایند برای اندازه‌گیری پیوسته یا تشخیص نقطه‌ای بستگی دارد.
برد این محصول چقدر است؟
در کاتالوگ، بردهای ۱۰ و ۳۰ متر ذکر شده و برد بالاتر گزینهٔ سفارشی است. برد مناسب باید با ارتفاع مخزن، کمترین سطح کاری، محل نصب و ویژگی‌های ماده تطبیق داده شود.
آیا خروجی Modbus در همهٔ مدل‌ها وجود دارد؟
جدول فنی کاتالوگ، خروجی دوسیمهٔ ۴ تا ۲۰ میلی‌آمپر را مشخص کرده است. اگر ارتباط Modbus یا خروجی دیگری نیاز دارید، وجود آن را در پیکربندی مدل سفارش‌گذاری‌شده پیش از خرید تأیید کنید.
آیا یک مدل برای همهٔ مایعات و پودرها مناسب است؟
مدل مناسب براساس نوع ماده، شرایط مخزن، دما و فشار، موانع داخلی و نیاز سیستم کنترل انتخاب می‌شود. برای محیط خورنده یا شرایط ویژه، جنس قطعات و مشخصات مجاز تجهیز باید با کاربرد واقعی بررسی شوند.
